Возьмем из
файла wingdi.h описание функции Arc(), которая
используется для рисования дуги:
WINGDIAPI BOOL WINAPI Arc(HDC, int, int, int, int, int, int, int, int);
Первые пять аргументов полностью
аналогичны аргументам функции Ellipse().
Непосредственно дуга определяется еще двумя
точками. Первая - начало дуги - находится на
пересечении эллипса, частью которого является
дуга, и прямой, проходящей через центр

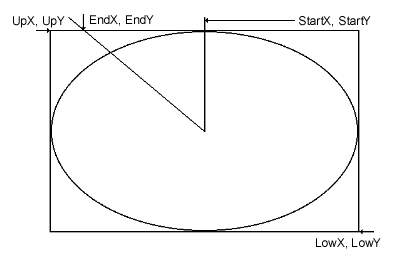

прямоугольника и точку начала дуги. На рисунке
начало дуги обозначено StartX, StartY. Вторая - конец
дуги - определяется аналогично. Конец дуги
обозначен EndX, EndY. Таким образом, для прорисовки
дуги необходимо сначала определить точки StartX,
StartY и EndX, EndY, после чего прорисовывать дугу. Дуга
прорисовывается против часовой стрелки.
У функции Pie(), которая применяется для
рисования сектора эллипса, набор аргументов и их
обозначения абсолютно идентичны функции Arc(). |
