Пишем программу.

Наша программа будет отображать bitmap в окне и при необходимости производить его масштабирование:

.386
.model flat, stdcall
include win32.inc

extrn            BeginPaint:PROC
extrn             CreateCompatibleDC:PROC
extrn             CreateWindowExA:PROC
extrn             DefWindowProcA:PROC
extrn            DeleteDC:PROC
extrn            DeleteObject:PROC
extrn             DispatchMessageA:PROC
extrn            EndPaint:PROC
extrn            ExitProcess:PROC
extrn            GetClientRect:PROC
extrn            GetMessageA:PROC
extrn             GetModuleHandleA:PROC
extrn            GetObjectA:PROC
extrn             GetStockObject:PROC
extrn            LoadCursorA:PROC
extrn            LoadIconA:PROC
extrn            LoadImageA:PROC
extrn             PostQuitMessage:PROC
extrn             RegisterClassA:PROC
extrn            SelectObject:PROC
extrn            ShowWindow:PROC
extrn            StretchBlt:PROC
extrn             TranslateMessage:PROC
extrn            UpdateWindow:PROC

BITMAP struct
   bmType       dd ?
   bmWidth      dd ?
   bmHeight     dd ?
   bmWidthBytes dd ?
   bmPlanes     dw ?
   bmBitsPixel  dw ?
   bmBits       dd ?
BITMAP ends

LR_LOADFROMFILE  = 010h
SRCCOPY          = 00CC0020h
IMAGE_BITMAP     = 0

.data

newhwnd          dd 0
msg               MSGSTRUCT
wc                WNDCLASS

hDC              dd ?
hCompatibleDC    dd ?
PaintStruct      PAINTSTRUCT
hBitmap          dd ?
hOldBitmap       dd ?
Rect             RECT
Bitmap           BITMAP

hInstance        dd 0

szTitleName      db 'DCDemo', 0
szClassName      db 'ASMCLASS32',0
szImg            db 'IMG.BMP',0

.code
;--------------------------------------------------------------------
start:
        call    GetModuleHandleA, 0
        mov     [hInstance], eax

; initialize the WndClass structure
        mov     [wc.clsStyle], CS_HREDRAW + CS_VREDRAW
        mov      [wc.clsLpfnWndProc], offset DCDemoWndProc
        mov     [wc.clsCbClsExtra], 0
        mov     [wc.clsCbWndExtra], 0

        mov     eax, [hInstance]
        mov     [wc.clsHInstance], eax

        call    LoadIconA, 0, IDI_APPLICATION
        mov     [wc.clsHIcon], eax

        call    LoadCursorA, 0 ,IDC_ARROW
        mov     [wc.clsHCursor], eax

        call    GetStockObject, WHITE_BRUSH
        mov      [wc.clsHbrBackground], eax

        mov      [wc.clsLpszMenuName], 0
        mov      [wc.clsLpszClassName], offset szClassName

        call    RegisterClassA, offset wc

        call    CreateWindowExA, 0,offset szClassName,offset szTitleName, \
                WS_OVERLAPPEDWINDOW,CW_USEDEFAULT, \
                CW_USEDEFAULT,CW_USEDEFAULT,CW_USEDEFAULT,0,0, \
                [hInstance], 0

        mov     [newhwnd], eax

        call    ShowWindow, [newhwnd], SW_SHOWNORMAL
        call    UpdateWindow, [newhwnd]

msg_loop:
        call    GetMessageA, offset msg, 0, 0, 0
        .if     eax != 0
                call     TranslateMessage, offset msg
                call     DispatchMessageA, offset msg
                jmp      msg_loop
        .endif
        call    ExitProcess, [msg.msWPARAM]


;-----------------------------------------------------------------------------
DCDemoWndProc    proc uses ebx edi esi, hwnd:DWORD, wmsg:DWORD,\
                 wparam:DWORD, lparam:DWORD

        cmp     [wmsg], WM_PAINT
        je      wmpaint
        cmp     [wmsg], WM_DESTROY
        je      wmdestroy

        call    DefWindowProcA, [hwnd],[wmsg],[wparam],[lparam]
        jmp     finish

wmpaint:
;===================================================

        ; Получаем контекст устройства
        call    BeginPaint, [hwnd], offset PaintStruct
        mov     [hDC], eax

        ; Загружаем bitmap, который будет отображаться в окне, из файла
        call    LoadImageA, 0,offset szImg,IMAGE_BITMAP, \
                0,0,LR_LOADFROMFILE
        mov     [hBitmap], eax

        ; Получаем размерность загруженного bitmap'а
        call    GetObjectA, [hBitmap], size BITMAP, offset Bitmap


        ; Создаем совместимый с контекстом окна контекст в памяти
        call    CreateCompatibleDC, [hDC]
        mov     [hCompatibleDC], eax

        ; Делаем загруженный из файла bitmap текущим в совместимом контексте
        call    SelectObject, [hCompatibleDC], [hBitmap]
        mov     [hOldBitmap], eax

        ; Определяем размер рабочей области окна
        call    GetClientRect, [hwnd], offset Rect

        ; Копируем bitmap с совместимого на основной контекст
        ; с маштабированием
        call    StretchBlt, [hDC],0,0,[Rect.rcRight],[Rect.rcBottom], \
                [hCompatibleDC],0,0,[Bitmap.bmWidth],[Bitmap.bmHeight], \
                SRCCOPY

        ; Вновь делаем старый bitmap текущим
        call    SelectObject, [hCompatibleDC], [hOldBitmap]

        ; Удаляем загруженный с диска bitmap
        call    DeleteObject, [hBitmap]

        ; Удаляем совместимый контекст
        call    DeleteDC, [hCompatibleDC]

        ; Освобождаем основной контекст, завершая перерисовку
        ; рабочей области окна
        call    EndPaint, [hwnd], offset PaintStruct

        mov     eax, 0
        jmp     finish
;================================================

wmdestroy:
        push    0
        call    PostQuitMessage
        mov     eax, 0
finish:
        ret
DCDemoWndProc          endp
ends
end start

Попробуйте запустить программу. Если все правильно, то bitmap точно впишется в окно. Попробуйте поизменять размеры окна. Bitmap постоянно будет точно вписываться в окно, при этом растягиваясь или сжимаясь. А теперь давайте разберем эту программу и сопоставим операторы программы с шагами алгоритма работы с контекстом в памяти, о котором я говорил ранее.

В оконной функции, которая называется DCDemoWndProc, интерес для нас представляет обработка сообщения WM_PAINT, которое мы и рассмотрим. Первый шаг алгоритма - получить хэндл контекста устройства - мы выполняем посредством вызова функции BeginPaint(hWnd, &PaintStruc). Аргумент hWnd очевиден - мы получаем контекст данного окна. Что же касается структуры PaintStruct...

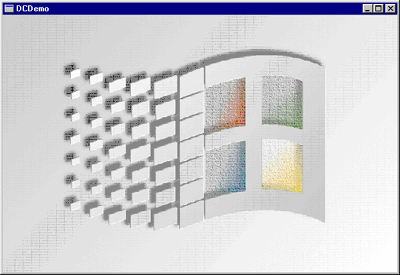

Вид окна, отображаемого программой:

Понятно, что окно далеко не всегда должно перерисоваться полностью. К примеру, только часть окна перекрывается другим окном. Естественно, что и перерисоваться должна только часть окна. В этом случае полная перерисовка всего окна будет только лишней тратой времени и ресурсов компьютера. Windows "знает" о том, какая часть окна перекрыта. При необходимости перерисовки (при вызове BeginPaint()) система заполняет структуру типа PAINTSTRUCT, адрес которой передается системе как второй аргумент BeginPaint(). Среди всех полей структуры типа PAINTSTRUCT основным (на мой взгдяд) является поле, содержащее координаты той области (clipping region), которая должна быть перерисована. В нашем примере информация, хранящаяся в этой структуре, но я прощу читателя обратить внимание на эту структуру и в дальнейшем использовать ее. Получив от функции BeginPaint() хэндл контекста устройства (hDC), будем считать первых шаг выполненным.

Второй шаг - получение хэндла bitmap'а, который будет отображаться в окне - мы делаем, вызывая функцию LoadImage(). Я не случайно воспользовался именно этой функцией. Во-первых, возможности этой функции достаточно широки. Она позволяет загружать графические образы как из ресурсов, записанных в исполняемом файле, так и из файлов, содержащих только изображения. Графическим образом может быть bitmap, курсор и иконка. Кроме этого, функция позволяет управлять параметрами отображения и загрузки образа. Во-вторых, подавляющее большинство функций работают с ресурсами, сохраненными в исполняемом файле, и у программистов, начинающих осваивать Win32, попытки загрузить что-либо из файла сопровождаются некоторыми трудностями.

В файле winuser.h эта функция описана следующим образом:

  WINUSERAPI HANDLE WINAPI LoadImageA(HINSTANCE,LPCSTR,UINT,int,int,UINT)

Первых, второй и последний аргументы этой функции работают в связке. Первый аргумент(hInst) - хэндл программы. Как читатель должен помнить, если вместо хэндла программы указан нуль, то объект является предопределенным, т.е. хранится в "глубинах" системы. В противном случае, объект загружается откуда-то снаружи. Второй аргумент - lpszName - определяет загружаемый объект. Последний аргумент - fuLoad - содержит флаги, определяющие режим загрузки объекта. Среди этих флагов есть флаг LR_LOADFROMFILE. Его название определяет его назначение - если этот флаг установлен, загрузка происходит из внешнего файла. От значения первого и последнего аргументов зависит, как будет интерпретирован второй аргумент. Взаимодействие этих трех аргументов объясняется в таблице:

Взаимодействие аргументов функции LoadImage()

Третий аргумент - тип образа, он может принимать значения IMAGE_BITMAP, IMAGE_CURSOR, IMAGE_ICON и IMAGE_ENHMATEFILE. Здесь комметарии излишни. Четвертый и пятый аргументы указывают ширину и высоту иконки или курсора и в нашем примере не используются.

Последний аргумент - флаги, определяющие параметры загрузки образа в память. Их достаточно много, только в файле winuser.h я насчитал 12 возможных идентификаторов. Все они начинаются с букв LR. Ничего сложного в них нет, и читатель сам сможет изучить их. Краткое описание этих флагов приведено в таблице:

Флаги, определяющие параметры загрузки образа в память

Функция LoadImage() возвращает нам хэндл загруженного bitmap'а (hBitmap) (или NULL, если где-то что-то не так), после чего мы можем считать второй шаг нашего алгоритма пройденным.

Третий шаг - получение совместимого контекста в памяти - выполняется посредством вызова функции CreateCompatibleDC(). Единственный аргумент этой функции - хэндл контекста (hDC), для которого создается совместимый контекст.

Четвертый шаг мы реализуем вызовом функции SelectObject(). Первым аргументом указываем хэндл контекста, в котором замещается текущий элемент (в данном случае это хендл только что созданного контекста в памяти hCompatibleDC), а вторым - хэндл элемента, которым замещается текущий элемент (хэндл загруженного bitmap'а hBitmap). Немаловажно, что эта функция возвращает хэндл ЗАМЕЩЕННОГО элемента (hOldBitmap), т.е. впоследствии с этим элементом могут также производиться манипуляции.

А вот на пятом шаге происходит то, ради чего мы зыварили всю эту кашу с загрузкой bitmap'ов, совместимыми контекстами и прочим. Для копирования bitmap'а (с масштабированием) с одного контекста на другой, мы используем функцию StretchBlt(), одну из "могучих blt", по меткому выражению Чарльза Петцольда. К их числу, помимо StretchBlt(), относятся BiBlt() и PatBlt().

Наверное, StretchBlt() является самой "могучей" из них. И наверное, ее мощь и обусловила наличие у этой функции "всего-навсего" одиннадцати аргументов. В файле wingdi.h эта функция описана следующим образом:

  WINGDIAPI BOOL WINAPI StretchBlt(HDC,int,int,int,int,HDC,int,int,int,int,DWORD);

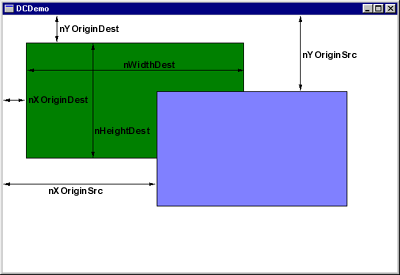

Первые пять аргументов описывают тот прямоугольник на экране, в который будет вписан bitmap (на рисунке он обозначен зеленым цветом). Ту часть bitmap'а, которая будет вписана в прямоугольник на экране (на рисунке - пересекающаяся часть зеленого и синего прямоугольников), описывают следующие пять аргументов. И последний, одиннадцатый аргумент, так называемый код растовой операции, описывает, каким образом пиксели одного bitmap'а будут взаимодействовать с пикселями другого bitmap'а. Для того чтобы лучше понять аргументы функции, обратимся к рисунку. Представим, что в окне, в регионе, обозначенном на рисунке зеленым цветом, нужно отобразить bitmap (обозначен на рисунке синим цветом) или часть bitmap'а, при необходимости сжав или растянув ее.

Взаимодействие аргументов функции StretchBlt

Итак, первый и шестой аргументы функции - хэндлы окна (hDC) и совместимого контекста (hCompatibleDC) соответственно. Второй (nXOriginDest) и третий (nYOriginDest) аргументы содержат смещение верхнего левого угла прямоугольника, в который будет вписываться bitmap, относительно левой и верхней сторон рабочей области окна (В каких единицах выражено смещение? Напомню, мы создали окно и не меняли режим отображения, т.е. текущий режим является установленным по умолчанию). Четвертый (nWidthDest) и пятый (nHeightDest) аргументы - ширина и высота этого прямоугольника. Седьмой (nXOriginSrc) и восьмой (nYOriginSrc) аргументы аналогичны второму и третьему аргументам. Девятый (nWidth) и десятый (hHeightSrc) аргументы содержат ширину и высоту отображаемой части bitmap'а . Не нужно обладать развитым пространственным воображением, чтобы понять, что, изменяя положения прямоугольников друг относительно друга, а также относительно окна, меняя их размеры, можно отобразить на экране любую часть или целый bitmap.

В примере мы хотим фактически совместить наш bitmap с рабочей областью окна, поэтому второй и третий аргументы вызываемой функции равны нулю. Четвертый и пятый аргументы равны ширине и высоте рабочей области (мы получили ширину и высоту рабочей области с помощью функции GetClientRect()). Седьмой и восьмой аргументы равны нулю (подумайте, почему?), а десятый содержат ширину и высоту bitmap'а, которые мы получили, обратившись к GetObject(). Вот, кажется, и все. Нет, не все.

Как работает одиннадцатый аргумент, определяющий взаимодействие двух bitmap'ов? Давайте закончим обсуждение нашего алгоритма, а затем вернемся к этому вопросу.

Мы прошли уже пять шагов алгоритма. Остались еще три шага - удаление совместимого контекста, объекта и контекста устройства - пусть читатель сам определит, какие операторы программы их реализуют.

Неужели мы добрались до конца нашего алгоритма? Мне он показался бесконечным! Давайте прежде чем рассматривать одиннадцатый аргумент упомянем об оставшихся "могучих Blt".

Функция BitBlt() тоже копирует bitmap с одного контекста на другой, но без масштабирования. Следовательно, ей не нужны девятый и десятый аргументы - ширина и высота отображаемой области - отображается все то, что поместится в отведенную для этого область (зеленый прямоугольник на рисунке).

Последняя из "могучих" - функция PatBlt - просто закрашивает прямоугольник на экране, используя для этого выбранную в контексте устройства кисть. Раз нет отображаемого объекта, то зачем нам его контекст и координаты? Отбрасываем аргументы с шестого по десятый включительно и получаем список аргументов PatBlt().

Наконец мы подошли к тому, чтобы уяснить, что же представляет собой одиннадцатый аргумент функции StretchBlt(). Сейчас мы поговорим о том, что же такое.
